mosadz

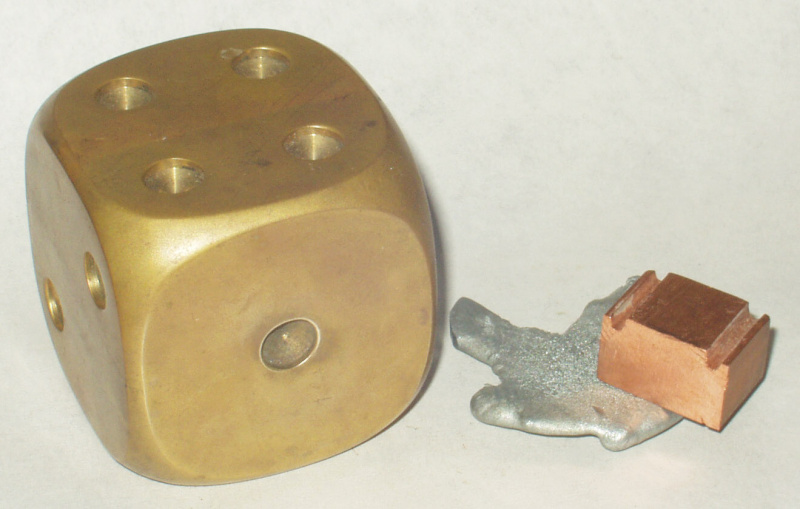

Mosić je zliatina medi so zinkom i dodatno s drugim elementima u manjoj količini.

Razdjela mosiće

Mosići se prema nameni dijele na oblikovane i lijevane.

Prema broju komponenti mosiće se dijele na dvije skupine:

1. dvojkomponentni mosići:
   1. tombak
   2. hlubokoťažná mosadz (30 % zinku)
   3. automatová mosadz (s prísadou olova; určená na obrábanie)
2. višekomponentni mosići:
   1. hliníkové
   2. kremíkové
   3. cínové
   4. mangánové
   5. niklové
   6. mosadzné spájky

Dvojkomponentni mosići

Najviši učinkoviti udio zinka u mosićima za oblikovanje je 42 %, jer kod većeg udjela kristaliziraju u sistemu Cu-Zn krhke faze. Ako je sadržaj zinka do 39 %, kristalizuje samo jedna faza (α), pri sadržaju 39 do 46 % kristaliziraju dvije faze (α + β). Maksimum čvrstoće mosiće je pri 46 % zinka, maksimum plasticnosti pri 30 % zinka.

Višekomponentni mosići

Dodatkom drugih elemenata poboljšavaju se mehaničke i tehnološke osobine ili otpornost na koroziiju.

Dodatci aluminija, kremnja i olova poboljšavaju čvrstoću (legiranjem i finim zrncima) i otpornost na koroziiju (zaštitni sloj oksida). Ako su mosići namijenjeni za oblikovanje, udio komponenti je ograničen maksimalno na 3 % Al, 3 % Si i 1 % Sn.

Dodatci manga i nikla jačaju mosiće i povećavaju otpornost na koroziiju. Mangan je zastupljen maksimalno do 3 %, jer pogoršava plasticnost, dok nikl može biti do 20 %, jer povećava plasticnost. Nikleni mosići se mogu polirati i pogodni su za pokovavanje, pa se koristili za proizvodnju pribora i ornatnih predmeta.

Mosadzné spájky pripadaju među tvrde spajke, namijenjene su za mehanički opterećene spojeve. Pogodne su za spajanje metala s temperaturom topljenja iznad 1000 °C. Gustoća mosiće 8 700 kg/m3.

Proizvodi od mosiće

U sljedećoj tablici su navedeni primjeri proizvoda od mosiće. U prvoj koloni je oznaka mosiće: broj iza oznake Ms označava udio medi, ostali brojevi i oznake određene količine odgovarajućeg hemijskog elementa.
